ラックマウントPC

に公開に更新)履歴 (6)

モニタースタンドに19インチラックをつけたもののスライドしたりしなかったりする棚板を何枚か足しただけで物置きと化していた棚に、ようやくラックマウントPCが入りました。

ケースはX445というやつです。安かったですが輸入費がケース以上にかかりました。承知で注文したものの損な感じは否めません。勉強料ですね。いま思うとSilverStoneのRM41-506の方が良かったかな……。

中はこれです。全部で26万円くらいの出費でした。

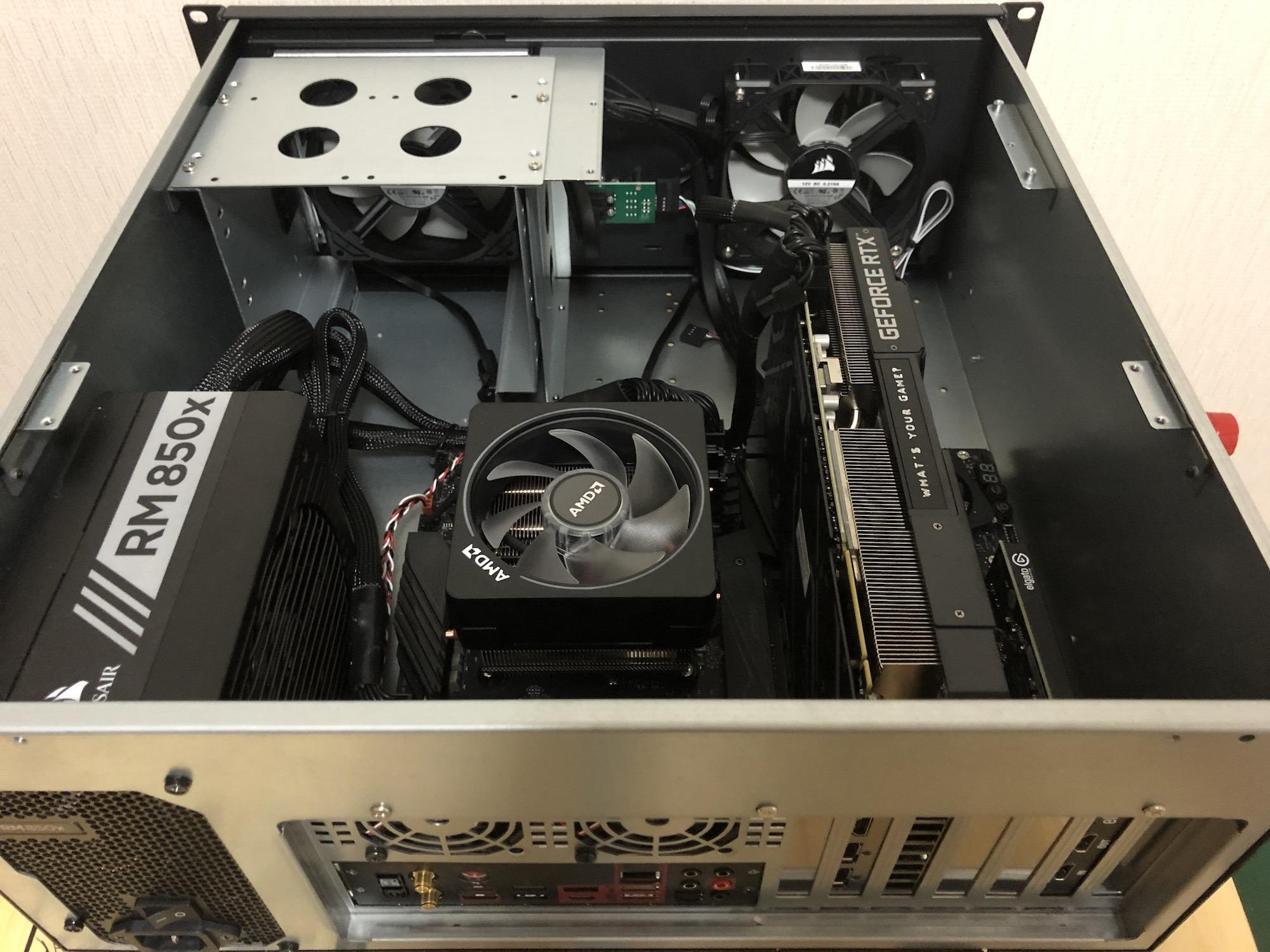

全部積んだところ
全部積んだところ

前面左側の吸気口が細いので右側の5.25インチベイ3段はファンにしました。透明パネルは外しました。

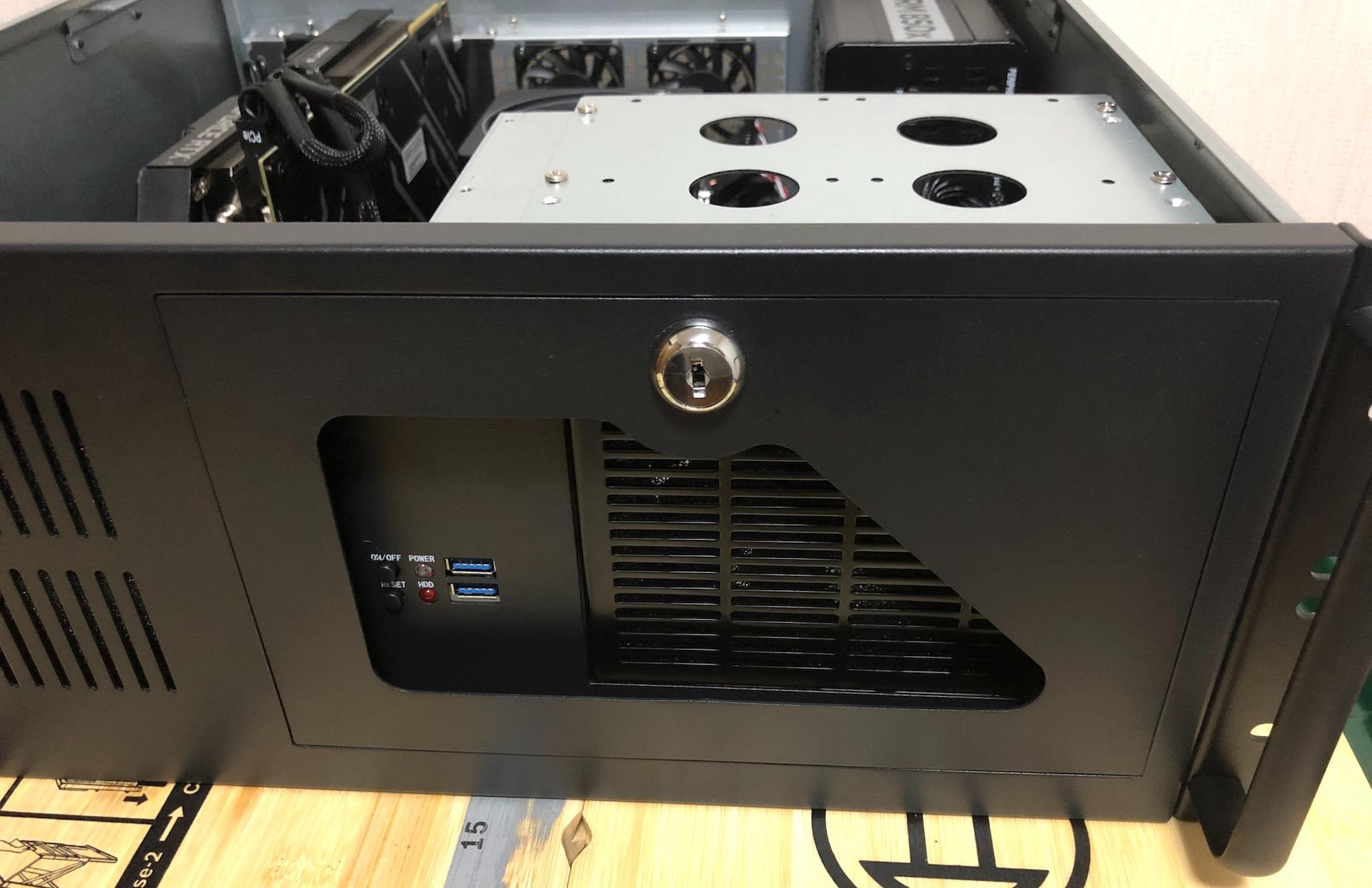

前側
前側

ケースのスライドレールは自分でつけました。

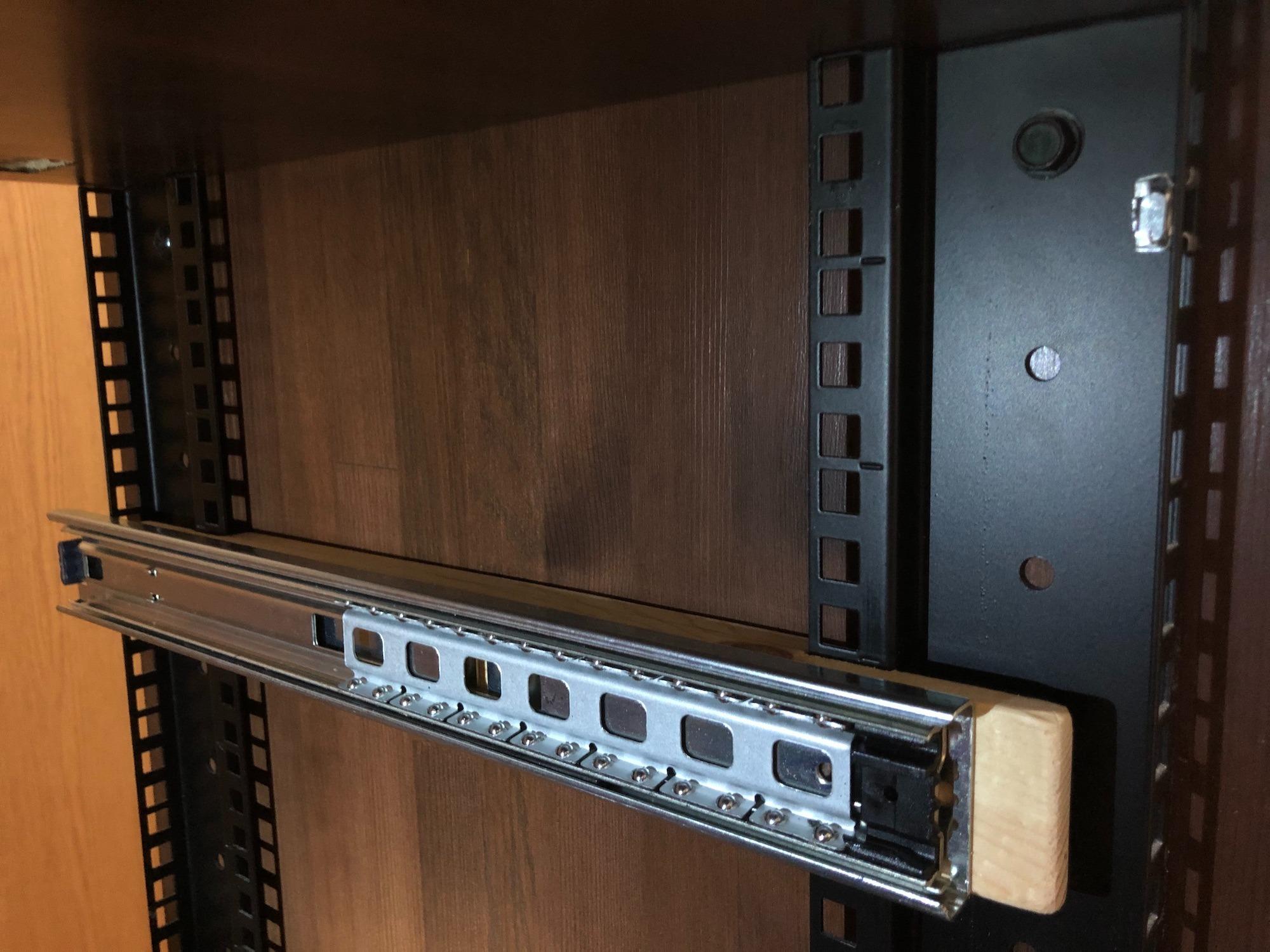

棚側のスライドレール
棚側のスライドレール

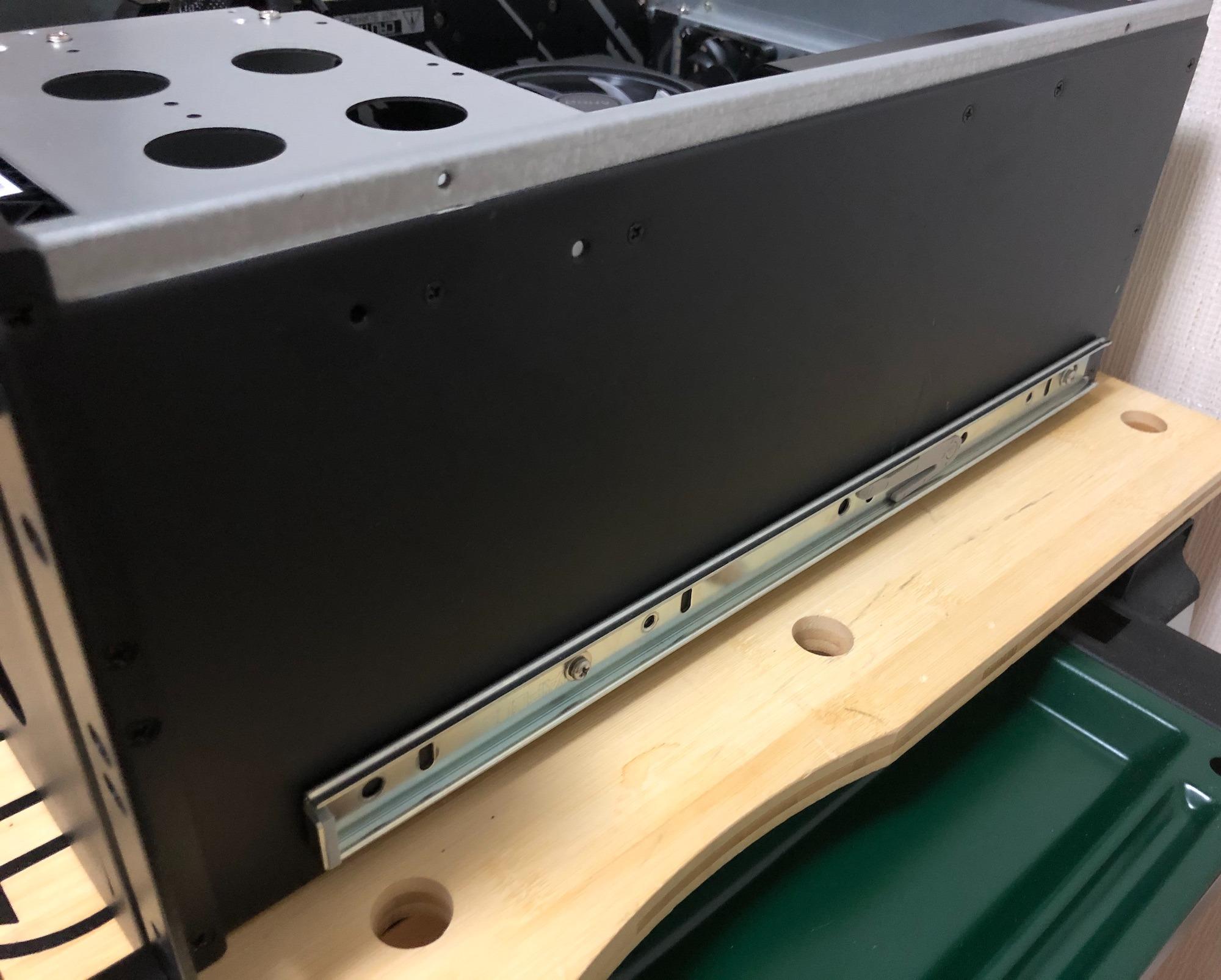

ケース側のスライドレール
ケース側のスライドレール

後側の排気はラック最上段だと熱が逃げなさそうですが今のところ大丈夫です。(夏でだめでした → 追記へ)

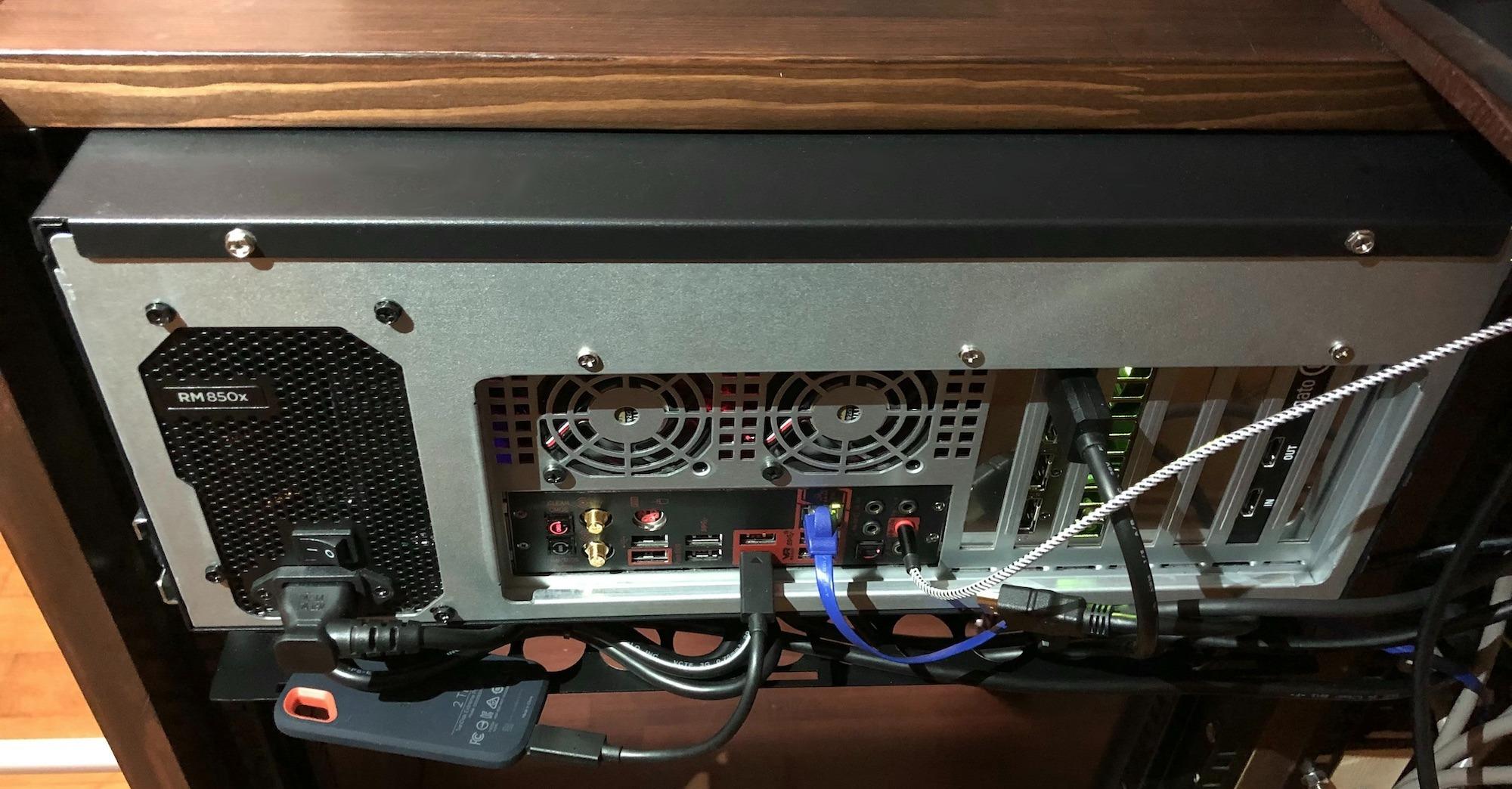

後側
後側

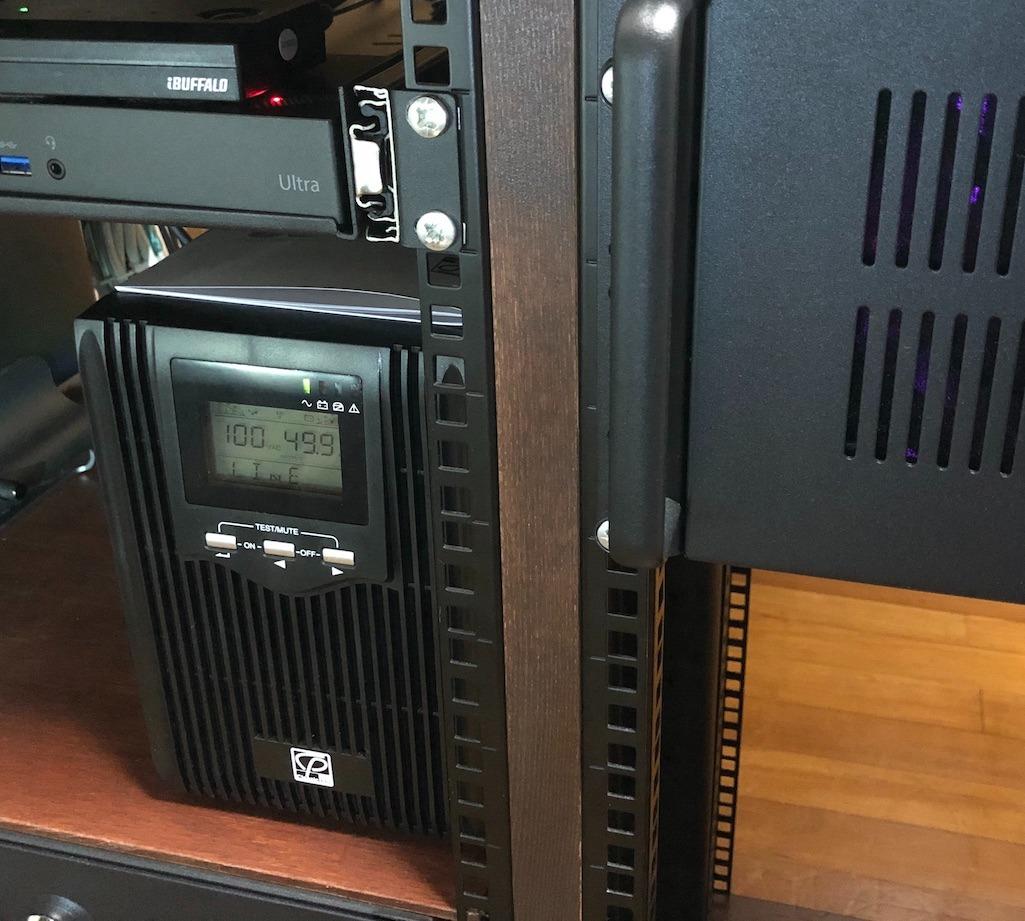

UPS1000PSIIを隣の列に置いています。PCが低負荷のときはファンの音が目立ちます。無負荷でも電源が入っていればファンが回るので寝たり出かけたりするときは切ります。

UPS1000PSII
UPS1000PSII

坊や 知ってるかい? UPSを 使うときは モニターの電源も UPSに 繋がないと ダメなんだぜ。ちゃんと 装備して はじめて 有事に役立つってわけさ。

— Kei Ito (@gjbkz) June 7, 2020

After Effectsが軽快に動くようになりました。

## 2020.8.10追記

夏のせいなのか急にシャットダウンする事象が3回発生したため熱事情を改善しました。まず下向き排気のCPU同梱クーラーをやめてサイズの無限五リビジョンB (SCYTHE Mugen 5 Rev.B, SCMG-5100)にしました。これで排気が背面方向に流れます。天板まで3mmで高さはギリギリでした。これより背の高いクーラーはこのケースには入らないでしょう。

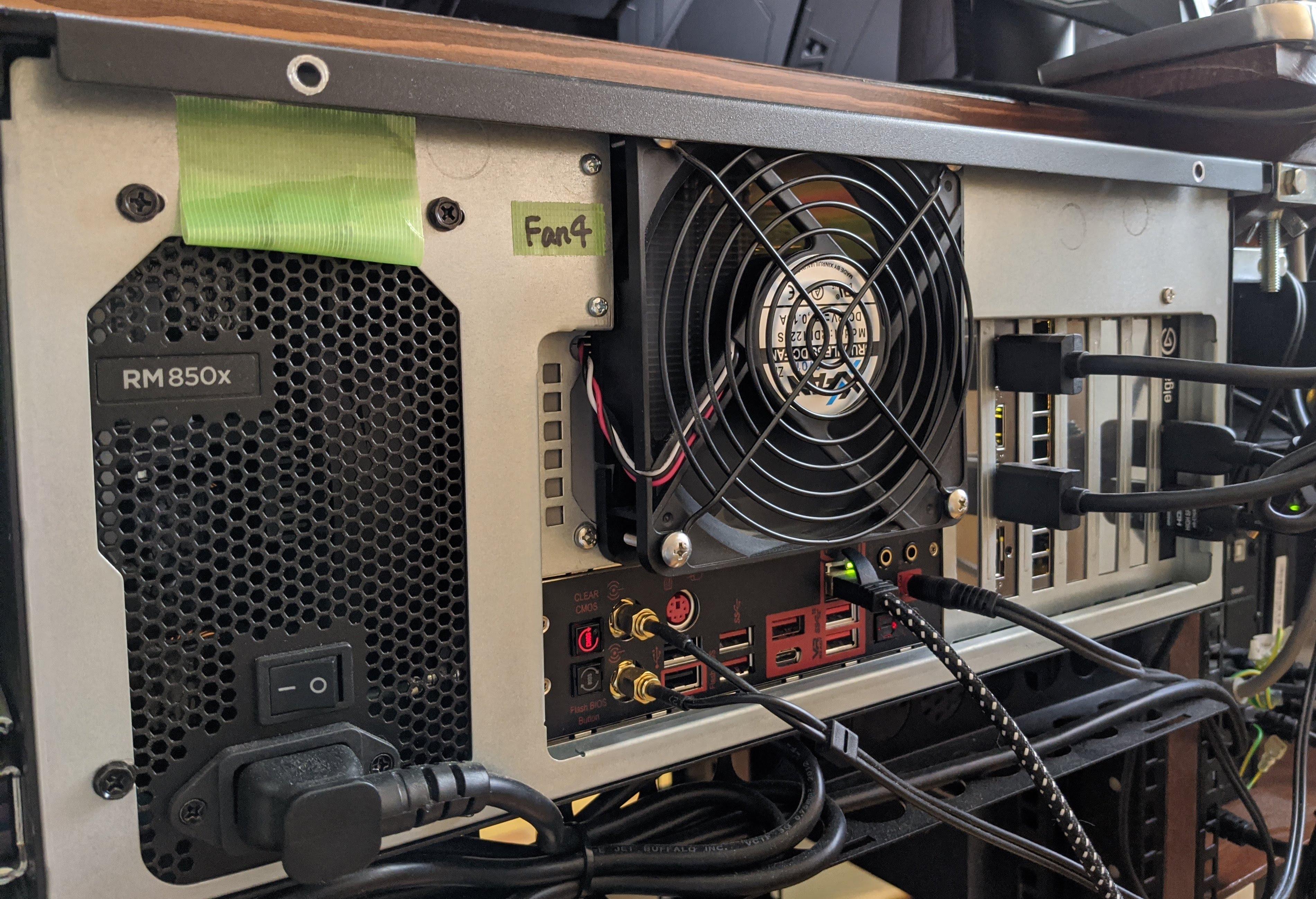

次はケースの加工です。CPUクーラーの排気方向を変えても外に排出しにくいケース構造だったため背面パネルをカットしました。60mmの代わりに120mmのファンを取り付けて、前面パネルのグリルもカットして口を大きくしました。

なんかアツアツで落ちるので下向きだったCPUファンをリア向きのやつに交換。後ろのグリルをグリッとして120mmファンに交換。前の息苦しそうだった吸気部もグリッとしたので気持ちよく吸い込めるようになったはず。 pic.twitter.com/1nQgPq44kO

— Kei Ito (@gjbkz) August 10, 2020
上パネルは閉じないけど棚の天板で塞げてるのでヨシ!
上パネルは閉じないけど棚の天板で塞げてるのでヨシ!

この改修以降シャットダウンの事象は発生していないので排熱は改善できているはず。ファンの音も静かになりました。
